Arquetas A1 y A2 de Endesa: medidas, alturas y diferencias

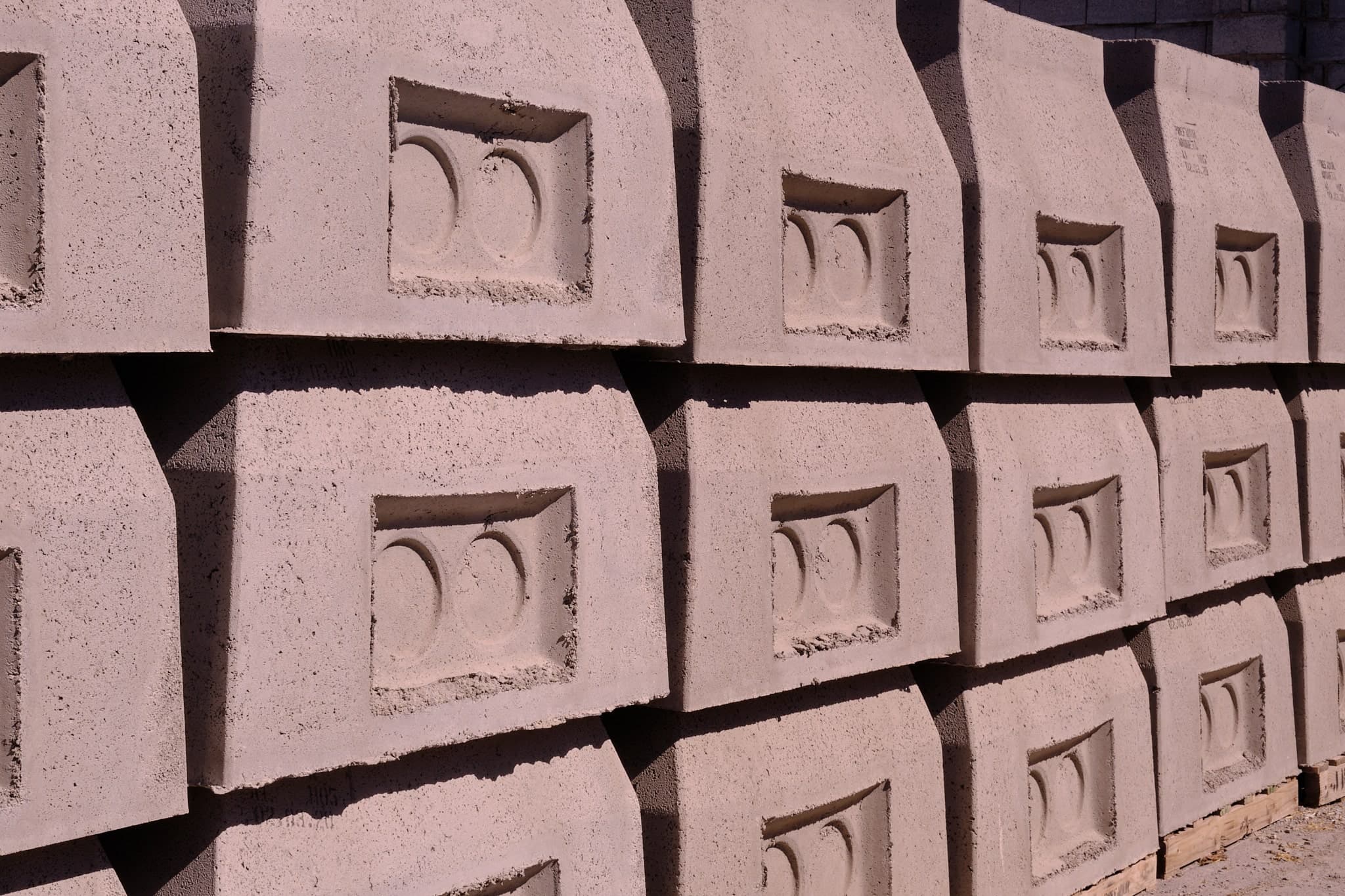

La arqueta A1 es una arqueta de registro prefabricada de hormigón, normalizada para las redes eléctricas subterráneas de baja y media tensión. Se instala en aceras y viales para alojar el registro, la derivación y el paso de cables, permitiendo su inspección y mantenimiento sin abrir la calzada. En Prefadur fabricamos la gama completa de arquetas A1 y A2, con sus tapas, marcos y suplementos.
¿Qué es una arqueta A1?
Es una caja registrable de hormigón vibrado que las compañías distribuidoras (Endesa / e-distribución, Iberdrola / i-DE y otras) requieren en los puntos de registro de las canalizaciones eléctricas enterradas. La designación A1 identifica un tipo normalizado por sus dimensiones y prestaciones; junto a ella conviven otros tipos como la A2, de mayor tamaño.
Su función es dar acceso a los conductores para empalmes, derivaciones y tareas de mantenimiento, protegiendo la instalación y facilitando la inspección a lo largo de la vida de la red.
Diferencia entre arqueta A1 y A2
- Arqueta A1: la de uso más habitual en redes de baja tensión y alumbrado público. Registro compacto para el paso y la derivación de cables.
- Arqueta A2: de mayores dimensiones, para registros con más canalizaciones o cuando se necesita más espacio de maniobra.
Ambas comparten el mismo criterio de fabricación y se completan con su tapa y marco correspondientes.
Medidas de las arquetas A1 y A2
Se fabrican en varias alturas para adaptarse a la profundidad de la canalización. Estas son las medidas y pesos de las fichas técnicas de Prefadur (largo x ancho x alto, en cm):
| Modelo | Medidas (cm) | Peso |
|---|---|---|
| Arqueta A1 a 0,85 | 61 x 52 x 85 | 520 kg |
| Arqueta A1 a 1,05 | Altura 105 (consúltanos la ficha) | |
| Arqueta A1 a 1,20 | 61 x 52 x 120 | 875 kg |
| Arqueta A1 a 1,50 | 61 x 52 x 150 | 1.150 kg |
| Arqueta A1 recta (sin fondo) | 60 x 70 x 80 | 380 kg |
| Suplemento arqueta A1 | 100 x 110 x 75 | 560 kg |
| Arqueta A2 a 0,90 | 114 x 60 x 90 | 930 kg |
| Arqueta A2 a 1,05 | 117 x 62 x 105 (interior) | 1.100 kg |
| Arqueta A2 a 1,20 | 116 x 64 x 120 | 1.350 kg |
| Arqueta A2 a 1,50 | 116 x 64 x 150 | 1.600 kg |
| Suplemento arqueta A2 | 90 x 143 x 65 | 735 kg |
La A2 es casi el doble de larga que la A1 (unos 115 cm frente a 61), por eso se usa donde llegan más tubos o hace falta más sitio para trabajar. Los suplementos se colocan sobre el cuerpo de la arqueta para ganar profundidad. Cada modelo tiene su ficha técnica descargable en el catálogo de arquetas, dentro de arquetas para servicios eléctricos.
Tapa y marco de la arqueta A1
Cada arqueta se remata con su tapa y marco, disponibles en distintas longitudes. En el catálogo encontrarás la tapa y marco A1 L50 y la tapa y marco A1 L80, además de las versiones para arqueta A2. La tapa incorpora la referencia normalizada del registro eléctrico.
Instalación de la arqueta A1
La arqueta se apoya sobre una base nivelada, se conecta con la canalización (tubos o prisma de hormigón), se rellena y compacta el trasdós y se coloca la tapa y marco enrasados con el pavimento. Al ser prefabricada, la colocación es rápida y garantiza medidas y resistencias homogéneas en toda la obra.
